功能介绍
1）遥测：电压、电流、频率、功率、功率因数、相位等遥测功能。
2）遥信：14路外部遥信输入，遥信名称可灵活定义。
3）遥控：6 路开关量输出，输出类型可灵活定义。
4）保护功能：两段过压保护、两段低压保护、频率过高、频率过低、频率突变、
逆功率、谐波保护、外部联跳、三段式过流保护、零序过流、系统失电，有
压合闸、功率恢复合闸。
5）记录存储：SOE 记录、故障事件（保护模拟量断面数据）等历史文件记录。
6）液晶显示：遥测、遥信等数据和状态查看，保护定值、运行参数等设置显示。
7）对时功能：支持主站对时、IRIGB 对时（选配），守时误差小于 2 秒/24 小时。
8）调试功能：支持本地虚拟调试功能，实现遥信置位、遥测置数的对点功能。
9）通信功能：1 路 RS485 串口，支持 MODBUS 通信规约。
10）手持遥控器功能（选配）：可近距离控制开关分合闸、故障复归操作。

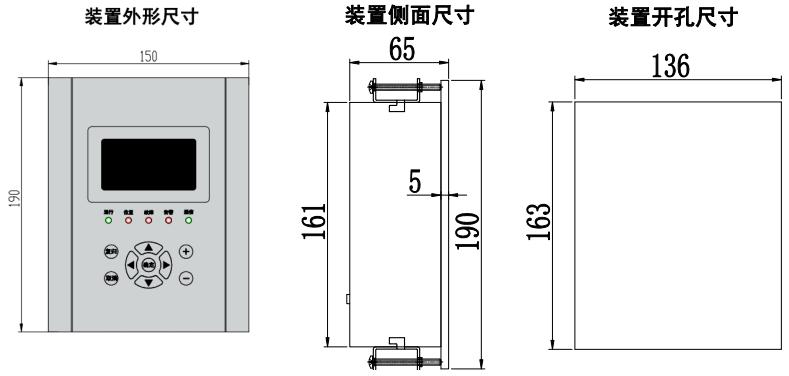

装置基本参数
1)模拟量输入
电网侧电压：3 路 220V（Ua、Ub、Uc） 精度：0.5%；
发电侧电压：1 路 220V（U0） 精度：0.5%；
保护相电流：3 路 5A（Ia、Ib、Ic） 精度：0.5%；
零序电流：1 路 5A（I0） 精度：0.5%。
2) 开关量输入：14 路，开入量为无源干接点，装置内部提供 DC24V 遥信电源。
3) 开关量输出：共 6 路。
4) 通信方式：1 路 RS485 串口，1 路 IRIGB 对时(选配)。
保护定值误差
保护动作值误差：<3%。
延时误差：延时 0s 时误差不超过 35ms，延时大于 20ms 时误差小于 30ms。
功率消耗
电源回路：当正常工作时，装置不大于 10VA。
交流电压回路：当额定电压时，每相不大于 0.5VA。
交流电流回路：当额定电流时，每相不大于 0.75VA。
过载能力
交流电流回路：1.2 倍额定电流，连续工作；20 倍额定电流，允许 1s。
交流电压回路：1.2 倍额定电压，连续工作；1.5 倍额定电压，持续 10s。
环境条件
工作环境温度：-10℃～+55℃。
贮存环境温度：-45℃～+85℃。
相对湿度：不大于 90%RH。
大气压力：80～110kPa。
电气绝缘性能
1) 绝缘电阻：装置满足 GB/T 14598.3-2006 规定，施加 500V 电压时各回路间
绝缘电阻不小于 5MΩ。
2) 绝缘强度：装置能承受 GB/T 14598.3-2006 规定的交流电压 2.5kV(强电回
路)或 500V(弱电回路)、频率为 50Hz、历时 1 分钟的介质强度试验，无闪
络和击穿现象。
3) 冲击电压：装置能承受 GB/T 14598.3-2006 规定的峰值为 5kV(强电回路)
或 1kV(弱电回路)的标准雷电波的冲击电压试验。
电磁兼容性能
1) 浪涌冲击干扰：装置能承受 GB/T 15153.1 规定的 IV 级的浪涌冲击干扰试
验(共模为 4.0kV，差模为 2.0kV)。
2) 振荡波干扰：装置能承受 GB/T 15153.1 规定的频率为 1MHz 的振荡波干扰
试验(共模为 2.5kV，差模为 1kV)。
3) 快速瞬变干扰：装置能承受 GB/T 17626.4 规定的 IV 级的快速瞬变干扰试
验(信号输入、输出、控制回路 2kV，电源回路 4kV)。
4) 静电放电干扰：装置能承受 GB/T 15153.1 规定的 IV 级静电放电试验(接触
放电 8kV，空气放电 15kV)。
5) 辐射电磁场干扰：装置能承受 GB/T 17626.9 规定的 IV 级的辐射电磁场干
扰试验(场强为 30V/m)。

实现了分布式电源并网点处所需设备的集成化、简约化，实现分布式电源接入配电网的即插即用。
