1遥测：电压、电流、频率、功率、功率因数、相位等遥测功能。

2 遥信：开关分合位信号、远方就地、检修等外部遥信及故障、告警等内部遥信。

3 遥控：开关分合闸控制。

4 运行监视：CT断线告警、PT断线告警、控回断线等功能；

5 通信功能：1路RS485串口（可选配CAN）。485支持IEC103通信规约，MODBUS两种通信规约；

6 文件存储：SOE记录、故障事件（保护模拟量断面数据）等历史文件记录；

7 对时功能：支持主站、IRIGB对时命令，守时误差小于2秒/24小时；

8 液晶显示：遥测、遥信等数据和状态查看，保护定值、运行参数等设置显示；

9 调试功能：支持本地虚拟调试功能，实现遥信置位、遥测置数的对点功能；

10 手持遥控器功能（选配）：可近距离控制开关分合闸、故障复归操作；

11 保护软压板功能：本装置常用保护具有单独的软压板，可以遥控进行投退，方便用户在远方进行设定，而不用修改定值，具体软压板功能列表见附录。

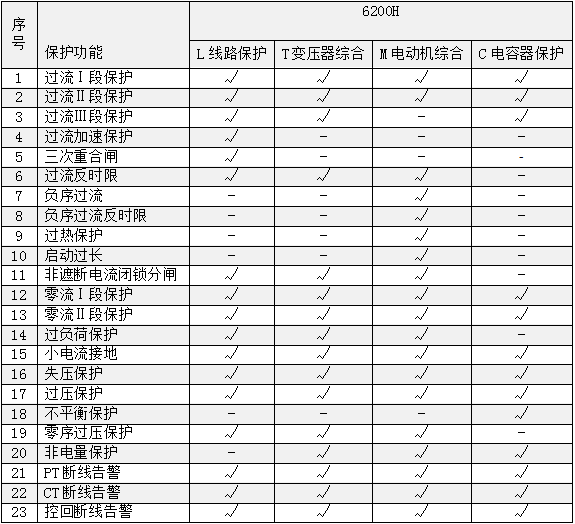

12 保护功能

1工作电源

额定定压：AC220V，或DC220V，或DC110V；

最大功耗：≤10VA；

额定频率：50Hz；

频率范围：45--55Hz；

额定频率：±0.1Hz。

2 基本参数

1) 模拟量输入

相电压：3路 （Ua、Ub、Uc）150V，            精度：0.5%；

零序电压：1路 （U0）150V，                精度：0.5%；

相电流：3路 5A（Ia、Ib、Ic），             精度：0.5%；

零序电流：1路5A（I0），                  精度：0.5%；

2) 开关量输入：16路，开入量为无源干接点，装置内部提供DC24V遥信电源。

3) 开关量输出：共6路，分别为1路开关分合闸控制、4路备用开出。

4) 通信方式：1路RS485串口，1路485对时(IRIGB对时)。

3 保护定值误差

电压、电流保护动作值误差：<3%；
延时误差：延时0s 时误差不超过35ms，延时大于20ms时误差小于30ms。

4 功率消耗

电源回路：当正常工作时，装置不大于10VA；

交流电压回路：当额定电压时，每相不大于0.5VA；

交流电流回路：当额定电流时，每相不大于0.75VA。

5 过载能力

交流电流回路：1.2倍额定电流，连续工作；20倍额定电流，允许1s；

交流电压回路：1.2倍额定电压，连续工作；1.5倍额定电压，持续10s。

6 电气绝缘性能

绝缘电阻：≥50MΩ。

绝缘强度：2.5kV，50Hz，1min。

冲击电压：5kV。

7 电磁兼容性能

浪涌冲击干扰：IV级 GB/T 15153.1

快速瞬变干扰：IV级 GB/T 17626.4

静电放电干扰：IV级 GB/T 15153.1

辐射电磁场干扰：IV级 GB/T 17626.9

8 机械性能

振动响应和振动耐受 I级 GB/T 11287

9 环境条件

工作环境温度：-40℃～+70℃；

贮存环境温度：-45℃～+85℃；

相对湿度：不大于90%RH；

大气压力：80～110kPa。

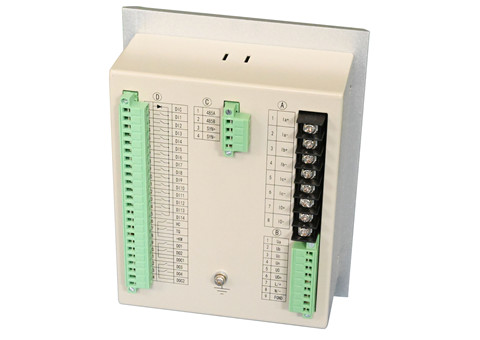

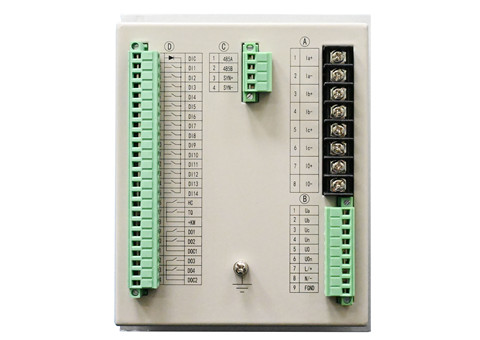

   HZ-6200H微机综合保护单元集保护、测量、控制于一体，为10KV电压等级的架空线、电缆线、变压器、电动机、电容器等一次设备提供完善的保护和监控功能。装置可根据现场需求灵活配置，广泛应用于电力、水利、交通、能源、冶金等行业。
