1）母线电压断线故障告警及切换

Ø 当I段母线任意线电压低于低压定值（缺省值85V），并且II段输入电压正常，延时1S,将I段母线输出电压切换至II段输入，切换指示灯点亮，I段故障指示灯亮，I段告警信号输出。电压切换时保证不会将电压返送到故障母线；

Ø 当II段母线任意线电压低于低压定值（缺省值85V），并且I段输入电压正常，延时1S,将II段母线输出电压切换至I段输入，切换指示灯点亮，II段故障指示灯亮，II段告警信号输出。电压切换时保证不会将电压返送到故障母线；

Ø 当I段II段同时出现低电压，两段的低电压值均小于低压定值（缺省值85V），I段和II端输出均不切换，I段和II段故障指示灯同时点亮，I段和 II段告警信号同时输出；

Ø 当I段II段电压都正常，I段和II端输出均不切换，除运行灯1S周期闪烁外，其它指示灯全部熄灭，所有告警信号均不输出。

2）电压相位异常告警

Ø 当I段母线电压逆相序，延时1S，I段故障指示灯及相序故障指示灯同时亮，I段告警信号输出；

Ø 当II段母线电压逆相序，延时1S，II段故障指示灯及相序故障指示灯同时亮，II段告警信号输出；

Ø 当I段II段同时逆相序，I段和 II段故障指示灯及相序故障指示灯同时点亮，I段和II段告警信号输出；

Ø 当I段II段同时为正向序，但I段II段不同相时，相序故障指示灯点亮；两段正向序且同相时，相序指示灯和故障指示灯不点亮。

3）装置异常报警

当装置出现工作异常时，闭锁电压切换功能，装置运行灯2S周期慢闪，DO3发告警信号。

4）自动切换投退

装置可采集DI1信号用于控制装置自动切换功能的投退，该信号置“1”时，电压自动切换功能投入，该投退功能可在装置运行参数中禁用，禁用后DI1可做普通DI信号使用，自动切换功能默认有效。

5）关联高压母线联络开关位置

装置DI2可采集高压母线联络开关位置，关联PT电压切换，当母联开关合位时，装置电压自动切换功能有效，否则自动切换功能无效，该关联功能可在装置运行参数中禁用。禁用后DI2可做普通DI信号使用，默认母联开关位置合位。

6）告警信号输出功能

装置DO1、DO2、DO3共3个开关量输出，分别用于I段告警、II段告警和装置异常告警等信号输出，可用于其它智能装置采集本装置运行状态，DO输出控制容量必须小于100mA / DC250V。

7）通信功能

装置配置1个RS485接口，用于参数维护和数据远传。

1) 工作电源电压：AC85V~265V或DC100V~DC240V

2) 电源功率消耗：<3W

3) 电压精度等级：0.2

4) 切换控制容量：>8A / 125VAC

5) 故障切换时间：1S

运行温度范围：-10℃ - +55℃

a、外形尺寸：

145*90*40（mm）

b、安装形式：

U型卡轨安装

  在实际运行过程中，计量或测量电压回路常发生二次保险熔断、空开跳闸、接触不良、电压互感器故障等情况，会造成计量二次回路失压或电压异常，故障处理不及时就会造成电量损失，严重影响电费核算和部分经济技术指标的完成。

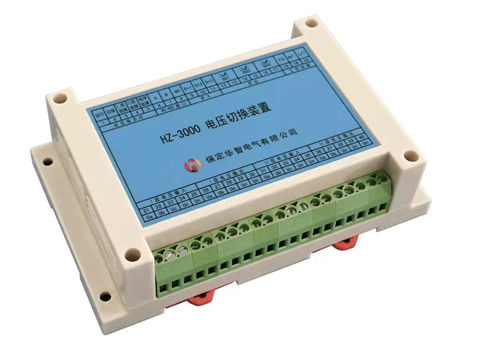

HZ-3000电压切换装置可对上述故障情况进行实施监测，如果某一段电压母线故障，装置可立即告警，并将计量表计的电压由故障计量电压切换至正常计量电压，以保证计量表可正常计量。

装置应用时，接线原理参照下图
