1）电量监测

能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压与电流的相角度Φ。

2）电能计量

能计量正向有功电能总，反向有功电能总，正向无功电能总，反向无功电能总。

3）电能冻结存储

依据内部时钟每整点、每日都会记录当前电能并写入EEPROM。

4）开入、开出

有1路开关量输出，2路开关量输入。

5）无线通信

支持433MHz的LORA通讯，可配合本公司小分布式通讯管理机和云平台组网上传数据。

6）数据记录

具备SOE记录、遥控记录、保护事件记录、整点冻结。

1）电压输入

额定电压：3×220V；

额定频率：50Hz；

功耗：每相<0.5VA；

2）电流输入

输入电流：3×50（100A）mA，3×50（200A）mA，3×50（400A）mA；

功耗：每相<1VA；

3）测量性能

符合标准：GB/T17215.321-2008；

有功电能精度：1级；

瞬时功率：0.5级；

4）通信

无线通信：433MHz无线通信，空旷时传输距离：3km;

RS485:MODBUS协议，9600bps。

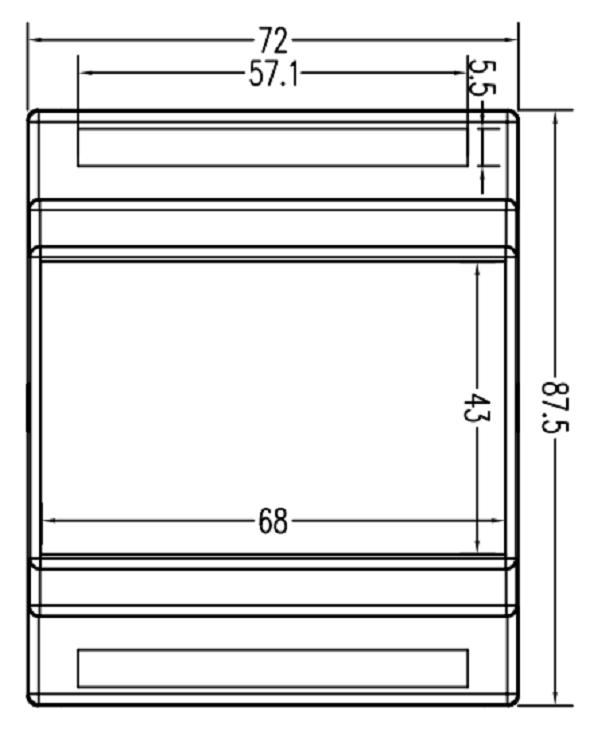

安装尺寸-1

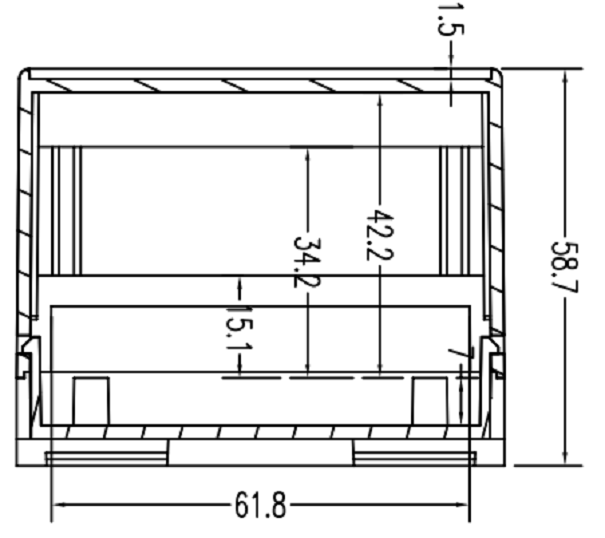

安装尺寸-2

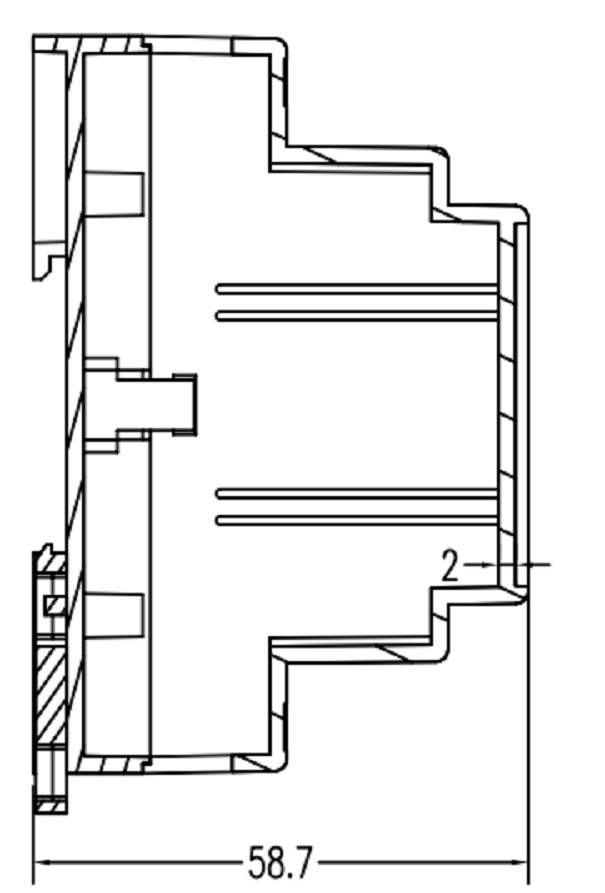

安装尺寸-3

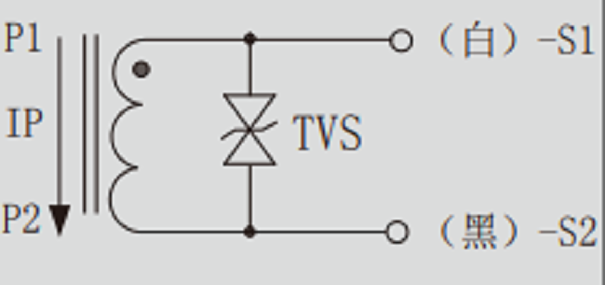

安装尺寸-4

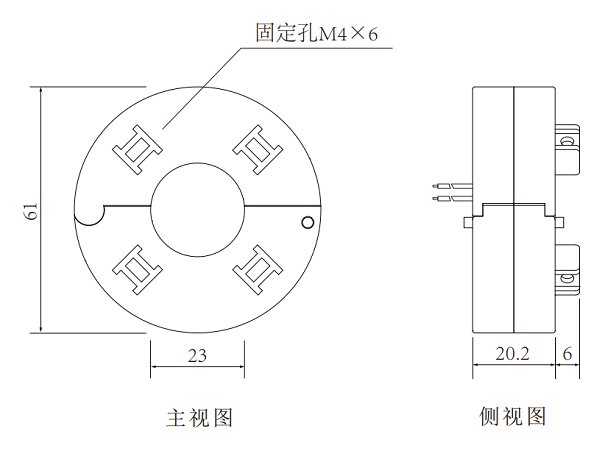

安装尺寸-5

 HZ-1000低压配电监控单元主要用于计量低压网络的三相有功电能，该设备使用433MHz无线通讯功能，方便用户进行用电监测、集抄和管理。
