系统概述

 云平台能量管理系统可采集变压器台区、配电室、开关柜、楼层配电箱的保护装置、多功能仪表、环动传感器、无线物联网仪表中的各类电力参数和环境参数，系统提供用电数据实时在线监测、故障报警、远程遥控、用能统计、能效分析、报表查询等各项功能，具有稳定可靠、访问方便、界面友好等特点，可满足高能耗企业、医院、高校、大型公建等各类应用场景下的全面电力管理的需求。

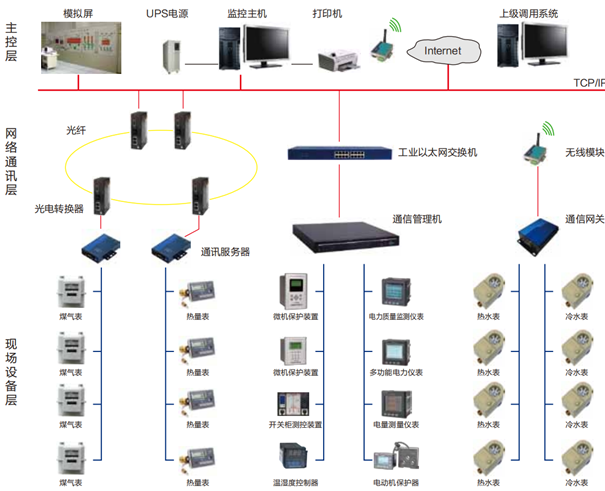

系统结构

  现场设备层：包括中高压系统的微机保护装置及开关柜测控装置、低压系统的智能电力监控仪表和水表、煤气表、热量表等其它智能装置，实现系统内所有能耗的计量管理和能耗控制。

  网络通讯层：包括通信管理机、网络交换机、串口服务器等通信设备，通过以太网、光纤环网或RS-485网络实现对现场设备的数据信息采集或将主控层对现场设备的各种控制命令进行传输。

  主控层：由系统软件和监控计算机、打印机、UPS电源等硬件设备组成，通过网络通讯层与现场设备层相连，对设备执行数据采集、状态监视和控制管理。

功能配置

  1.能耗/能效信息统计、管理

  系统自动生成多种能耗信息统计图形、曲线和报表，如以日、周、月、年为周期的电、水、气、煤等能耗统计报表，报表类型分为企业级、部门级、设备级三个层次，为用户提供能源消耗结构和能源消耗成本分析依据，评估节能措施的效果和关联影响。系统提供综合能耗/能效统计报表，采用菜单或按钮直接引导界面模式，报表界面包括企业宏观的能耗数据和相关信息，快捷、直观反映设备实时和历史能耗/能效信息。

  2.历史能耗数据对比、分析

  系统具有强大的历史能耗数据追溯和分析功能，企业能效管理及生产工艺分析人员可按不同需要灵活设置工作点参数，在不同时段下生成各种能耗数据报表与能耗曲线：如单一设备能耗、部门设备能耗和企业总能耗等，用多种方法对主要能耗设备的能耗数据进行查询和追溯，并可对多种参量的变化趋势进行对比、分析，从而发现能源消耗结构和过程中存在的深层次问题，对企业能源消耗结构和方式的改进、优化提出方案和建议。使企业生产过程的单位能耗和能源效率保持在科学、合理水平。

  3.能耗分析和诊断

  通过分相计量系统采集的数据，我们可以对企业的各个能耗子系统如水，电，燃气等进行节能诊断。分析各项能耗占总能耗的比例，分析能耗系统中不同设备的能耗比例，分析空调系统的单位面积能耗与动力设备的工作效率。分析企业电力系统工作日和休息日的用电比率，工作日白天和晚上的用电比率。

  4.能耗指标对比

  可以将本企业的各种能耗指标与其他企业进行横向比较。

  通过以上种种办法发现企业的节能潜力。

系统特点

  1.系统集数据采集、测控、报警、远传等功能于一体，实现了变配电与能耗管理的实时综合监控，能耗管理的无人或少人值守；

  2.分层分布式系统结构，简单清晰，便于维护和扩展；

  3.系统监控软件采用全中文的实时图形监控界面，操作简单方便；

  4.系统监控软件具备设备状态监视、设备参数采集、设备保护监测、设备远程控制、报警管理、曲线分析、报表生成、用户管理等多种功能，并具备OPC等标准通讯接口功能；

  5.系统稳定性好，可靠性高，采用网络通信和现场总线控制方式，提高了系统的智能化程度；

  6.系统兼容性好，为其它应用系统预留了通讯接口，可以进行相关数据信息的转发和远传，从而实现资源信息的共享；

  7.系统标准化程度高，符合电力、热力、供水、煤气等行业的各种规范、标准，包括国家标准IEC、GB/T等。
